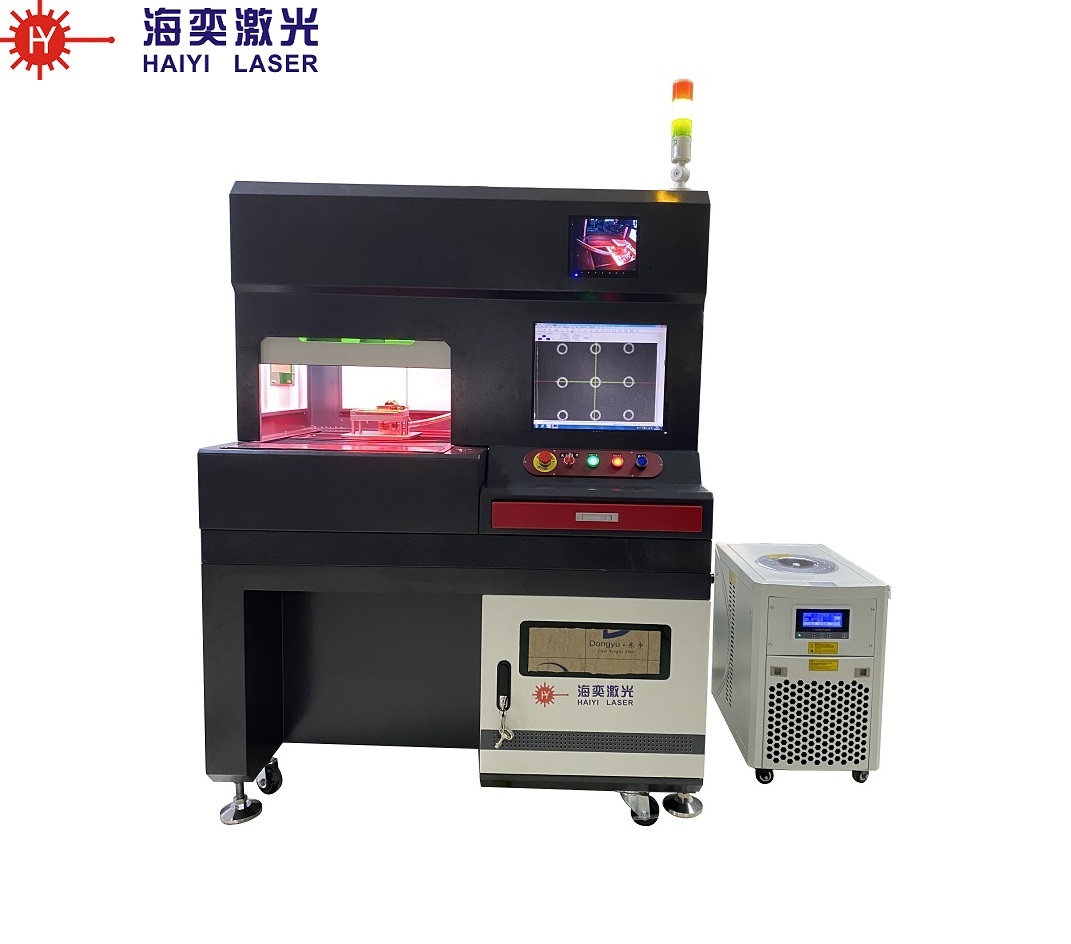

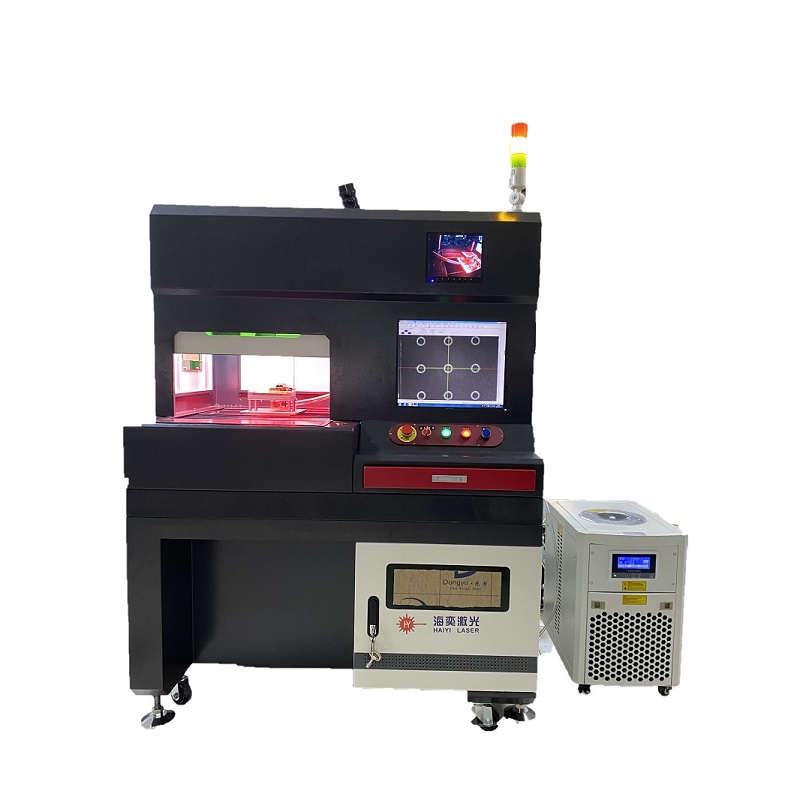

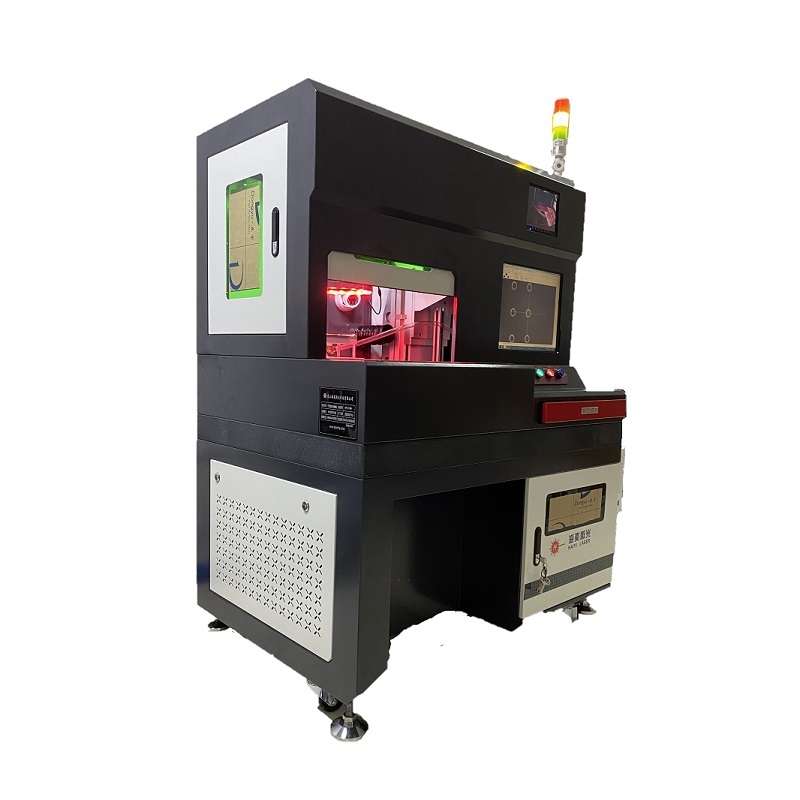

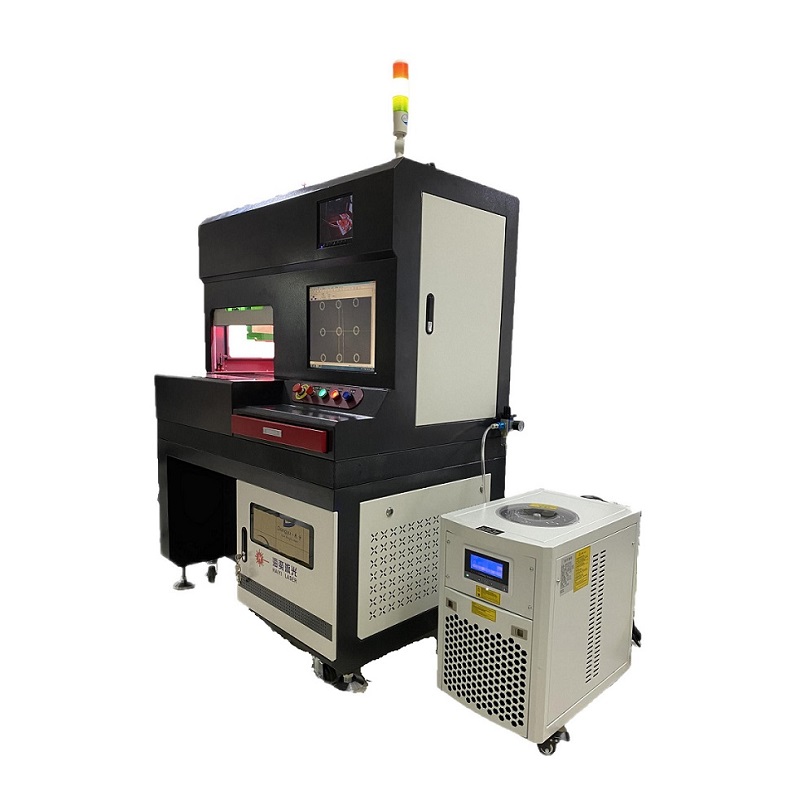

FPC系列 FPC激光切割機

FPC系列是用于UV激光切割PCB的FPC激光切割機。適用于FPC、PCB、覆蓋膜、FR4、剛?cè)岚迩懈詈虵PC鉆孔的超精密加工。
電話咨詢 18136750109

產品詳情

技術參數

產品應用

FPC柔性線路板激光切割機采用高性能紫外激光冷光源，集成視覺定位，完美實現線路板的外形切割、輪廓切割、鉆孔和覆膜切割等超精細加工。該類型主要用于柔性電路板、剛性電路板、剛?cè)犭娐钒宓木芮懈詈蜆?biāo)記。

特點和優勢：

采用紫外激光器，可實現材料無碳化無燒蝕分離，無需復雜后處理；

采用十字平臺切割方式，視覺定位和運動一體，可實現高精度定位切割；

全封閉數控設計，一次成型，效率高，是節約成本的良好解決方案。



型號

HY-CUV01

激光器

355nm UV

激光功率

15W

切割范圍

50*50mm

加工材料厚度

≤0.8mm

平臺行程

X450mm/YL300mm/Z110mm (可定制)

平臺速度

加工速度≤1000mm/s, 加速度≤10000mm/s2

平臺精度

重復性≤±2μm, 定位精度≤±3μm

電源

380V/50Hz/5KVA

工裝夾具

定制化

設備重量

1200KG

主框架尺寸

定制化

環境濕度

<50%

環境要求

22℃～25℃(恒溫可保證高精度)

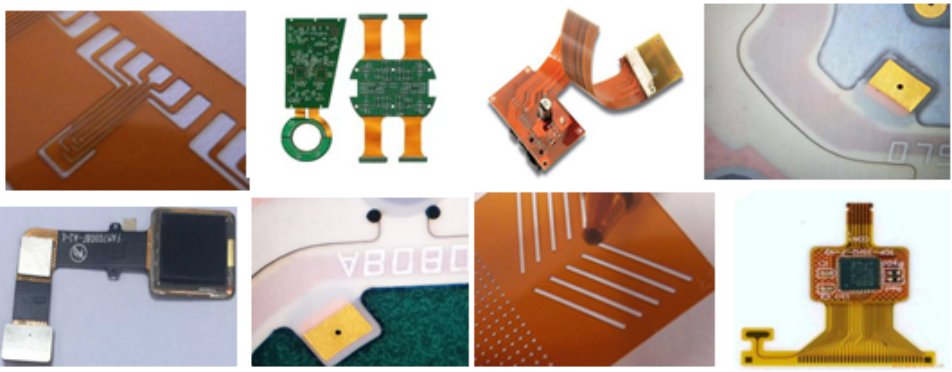

產品應用：

適用于FPC、PCB、coverlay薄膜、FR4、剛?cè)岚迩懈詈?/font>FPC鉆孔的超精密加工。
